原子力显微镜(AFM)可在近生理条件下进行高分辨成像,且样品制备简单,不需要特殊标记等特点[1-3],已经在生物学领域获得了广泛的应用,如单个生物大分子成像、分子间相互作用力的测量、细胞膜表面细微结构与功能关系的研究等[4]。但是,大多数生物分子的移动、构型和构象的变化、以及相互作用等多发生在极短时间内,普通AFM很难捕捉它们的动态过程[5-7]。快速AFM(HS-AFM)可以在100 ms甚至更短的时间内扫描一幅图像,大大提高了成像速度[8],使原来无法检测到的中间过程,在HS-AFM上得到了实现[9-13]。这种兼顾空间和时间分辨率的检测技术,对深入理解生命的奥秘具有重要作用。本文将简要论述HS-AFM在细胞生物学研究中取得的突破性进展,包括DNA构象的调控、DNA与蛋白质的作用、膜蛋白结构域的变化和细胞内吞机制等方面,并讨论HS-AFM的发展趋势和应用前景。
1 HS-AFM在细胞生物学中的应用 1.1 DNA分子构象、DNA分子马达的研究DNA是生物体最重要的生命分子之一,承载着生物体的遗传信息。同时,DNA本身也是一种卓越的纳米材料,利用DNA的特殊性质,如杂交的特异性和编程性,可构建多维度DNA纳米结构和纳米器件。而HSAFM为DNA及其DNA自组装纳米结构的动态过程研究提供了精准的检测手段[14]。

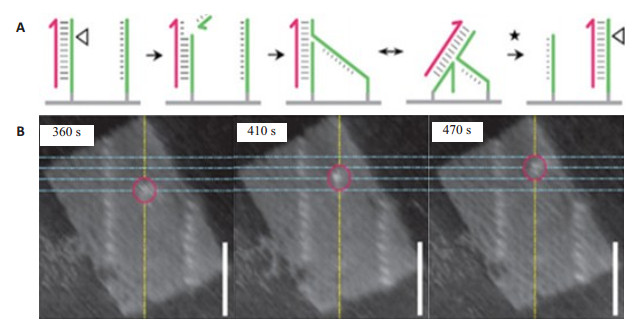

光照和离子浓度可影响DNA构型的转变和DNA构象的稳定。HS-AFM研究观察到了光调控下的DNA “纳米剪刀”的打开和闭合[14]、寡核苷酸的杂交和降解[15]以及DNA在DNA折纸纳米结构界面上的运动[16]。通过HS-AFM,也观察到了镁离子调控的DNA分子B型与Z型之间的相互转换[17-18],钾离子调控下的DNA四联体的形成[19],酶作用下的分子马达运动(步幅7 nm)(图 1)[20]。这些研究取得了传统手段无法获取的单分子动态信息,加深了人们对DNA及其DNA自组装纳米结构的理解。

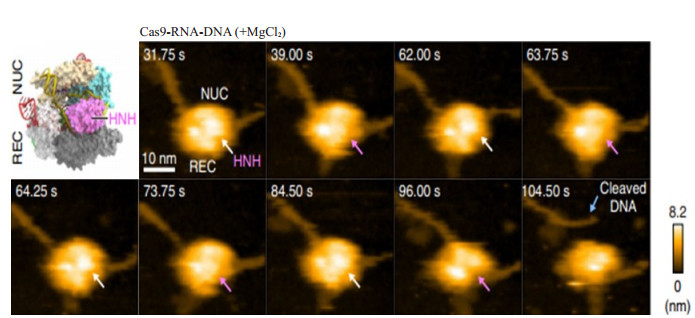

生物体中的多种DNA修饰酶,需要与DNA分子上的两个不相邻的位点结合才能行使功能,这些酶与DNA分子的结合时间短、速度快,难以直接观测。利用HS-AFM,测得了EcoRⅡ酶沿着DNA链寻找特异识别位点的扩散常数(1.8×10-5 μm2/s)[21],发现了EcoP15I限制酶Ⅲ采用将两个间隔的识别位点直接连接起来的办法,增加了酶的移位速度[22]。此外,利用HS-AFM还记录到EcoRⅠ甲基转移酶对拉紧态DNA链和松弛态DNA链结合效率的差异(87%和13%)[23],这种细微状态的差别说明DNA状态可影响DNA甲基转移酶的作用效果。HS-AFM研究也发现,DNA与核蛋白结合时发生了构象变化[24]。不仅如此,在研究CRISPR-Cas9指导的基因编程中还发现了BCL2-IGH的易位现象[25]。记录到了Cas9-RNA酶切割DNA的动态过程(图 2),获得了酶与DNA结合时间(0.4~29.2 s),其切割释放出的DNA片段长度(2.7 nm)[26]。以上研究结果均以分子图像可视化的形式展示了DNA与蛋白相互作用的动态过程,为研究酶与DNA间的作用机制提供了直接证据,与传统方法获得的结果相比是重大的突破,给生物学家带来了前所未有的认识。

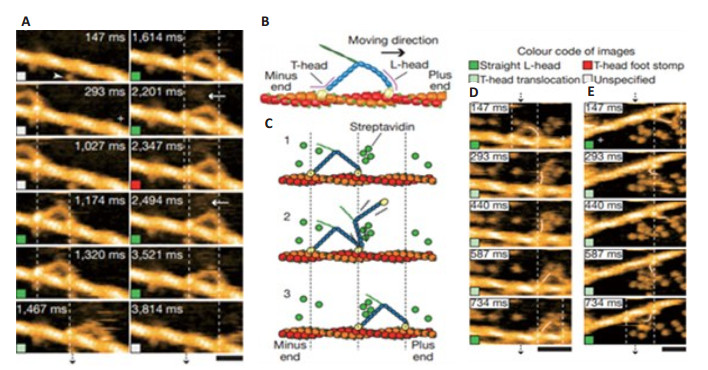

蛋白质是细胞生物学的重要核心内容,也是生命的最基本物质之一,对生物细胞的功能维持起到举足轻重的作用。利用HS-AFM既能观察蛋白质的超微结构和动态变化,也能监测蛋白质的聚集和降解过程[27],为研究蛋白质结构与功能的相关性提供丰富的信息。

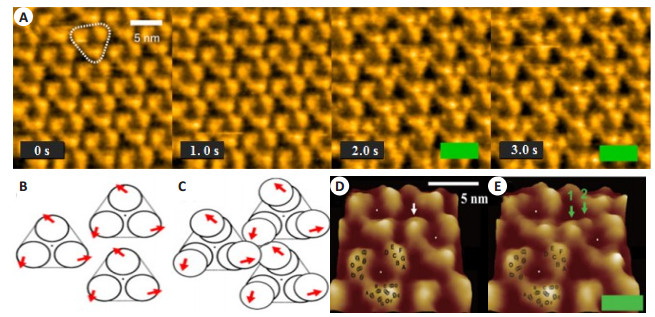

嗜盐菌细胞膜上的视紫红质(bR),呈现为有序的2D阵列分布[28]。HS-AFM研究发现,相邻单体间可形成类似三叶草的结构(图 3)[9],且单体bR-bR间有一定作用力(0.9 kcal/mol)[29]。光照可使bR发生构象变化,其中心按顺时针方向运动(位移0.7~0.8 nm,角度7~8°)。细胞膜谷氨酸转运蛋白对神经传导功能的恢复至关重要,HS-AFM研究发现该转运蛋白类似物插入胞膜中使局部膜高度上升约1.8 nm,直接证实了转运蛋白与胞膜间的相互作用[30]。
细胞膜上离子通道具有选择性和开关性[31],受到多种因素的影响。HS-AFM研究显示,ATP的结合可以影响P2X4受体亚基的重组和离子通道的状态,对离子通道造成影响[32-33]。HS-AFM观察到了P2X4受体形貌的变化,激活前呈圆形,激活后,中心形成孔洞,半径增加,膜高度增加(0.3 nm)[34],这些结构的细微变化,加深了人们对P2X作用效果的认识。运用HS-AFM也发现了多种水通道蛋白的布朗运动[11-12],这些现象对于揭示水通道蛋白的生物功能起到重要作用。
HS-AFM在其它蛋白质结构和功能的研究中也起到独特的作用。利用HS-AFM观察到链霉亲和素晶格表面出现了多种形貌的凹陷,以及不同凹陷的快速扩散,记录到的最快速度可达48.8 nm2/s[35]。此外,通过HS-AFM的研究,首次捕捉到了亚秒时间尺度下肌球蛋白Ⅴ沿着微丝运动的过程(图 4),发现肌球蛋白Ⅴ的运动是不连续的,每步约36 nm。也有研究者证实了微管和微管原细丝在驱动蛋白上的滑行,发现微管移动速度(100 nm/s)比原细丝快(40 nm/s)[36]。以上HS-AFM的快速高分辨成像应用于蛋白质分子及其反应过程的表征,为蛋白质结构和功能相关性研究提供了一种独特的研究手段。
细胞膜是细胞与外界环境隔开的一道屏障,也是细胞与周围环境发生交流和联系的必经之路,对物质的转运、代谢调控、分子免疫和药物作用等都具有重要的作用。HS-AFM为研究细胞膜表面形貌结构提供了纳米级分辨率的表征手段,成为荧光显微技术的有力补充。
HS-AFM研究发现,多种抗菌和杀菌物质的作用机理是先作用于细胞膜,进而对多种细菌、真菌、病毒及癌细胞产生极强的杀伤力[37]。如抗菌肽(CM15)能够使大肠杆菌的表面在短时间内由光滑变得粗糙[38],而溶菌酶使细菌表面的粗糙度不断增加,同时细胞体积逐渐膨胀,最后细菌被裂解死亡[39-40]。此外,还观察到磁螺菌表面覆盖有大小相似、排列规则的颗粒状物,中心内部的小孔与边框交织成网状结构[41]。通过对比不同细菌表面结构的差异,发现了大肠杆菌和类球红细菌表面的孔洞大小不同[42]。这些结构差异提示可能与微生物的特异抗性有关。
细胞边缘的肌动蛋白微丝,可以调控细胞的行为,如细胞迁移和内吞等。HS-AFM对HeLa细胞边缘肌动蛋白的研究发现,细胞边缘不断延伸,且速度快(54 nm/s)[43],而微丝破坏后,细胞边缘的活动明显受限[44]。另外,HS-AFM研究发现,哺乳动物细胞膜表面的许多凹陷能在特殊位置上不断重复开和闭,而dynasore会引起COS-7细胞表面的凹陷消失,是可逆的,去除药物后,凹陷得到恢复[45]。HS-AFM研究表明细胞表面凹陷与Rab5 GTP酶活性相关[46],在过表达Rab5的COS-7细胞的表面凹陷明显增多,内吞活性增强,且凹陷的周期也明显缩短,表明了细胞表面的凹陷与内吞密切关系。同时,在HeLa和海马神经细胞中均发现了内吞活性,且凹陷重复出现在特殊部位,说明内吞发生在细胞表面的特定位置,为哺乳细胞作用机制研究提供了证据[45](图 5)。

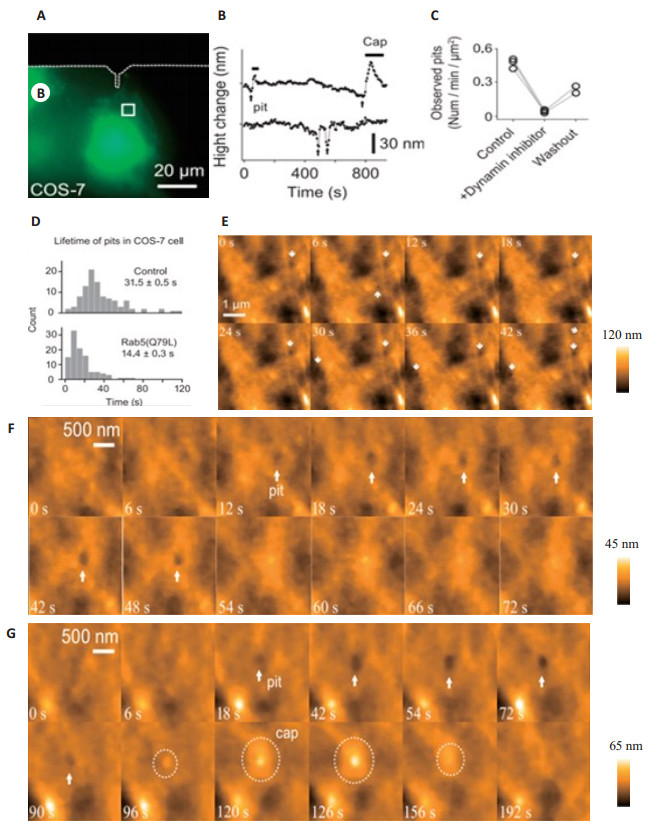

利用HS-AFM对活细胞的研究,在近生理状态下观察细胞的运动、结构组成及对药物的反应,有利于更好地揭示生物体的生命活动。因为有些生命现象,如神经胶质细胞的丝状伪足的动态过程、树突膜的波纹、膜表面的小凸出等现象只有在活细胞状态下才能被发现[47],这些生命现象也可对药物的疗效提供一个直观证据,有望用于药物的生物安全监测[48]。
2 前景与展望HS-AFM可达到原子级的分辨率和毫秒级成像,理论上,任何在毫秒内发生的生物过程,都能进行结构和动态的研究。如上所述,科学家们已利用HS-AFM观察到了许多传统检测技术和方法无法看到的“分子事件”的动态过程,为生命过程的研究提供了独特的、不可多得的手段。然而,HS-AFM也有其自身的局限性,如:多用于研究较纯的生物样品或相对独立的生物分子的动态。另外,提高探针的共振频率,扫描速度可以达到100帧/s,但扫描范围通常只有20 nm×20 nm,这些还远不能满足多数生物分子的成像需求[40, 49]。HS-AFM与其它仪器联用,能够克服自身的一些局限,扩大它的使用范围。如HS-AFM与X-射线晶体分析仪或表面增强拉曼光谱的联用,已成功对2-半胱氨酸-抗氧化酶蛋白的结构进行了解析[50],并证明了脂筏在鼠诺如病毒的感染中起到了重要作用[51]。因此,采用HS-AFM与其它仪器联用的方式,研究多种生物反应过程和生命现象,解决传统生物学方法难以揭示的现象和规律,是目前HSAFM的发展的主要趋势。
总之,随着AFM技术的发展,HS-AFM已具备了观察生化反应过程及生物分子构象变化的能力,在生物学领域中展现出了非凡的优势。随着仪器技术本身和相关联用技术的完善和改进,符合生命科学研究需要的HS-AFM将在生物学领域中具备广阔的应用前景,有望成为生物学领域的重要研究工具之一。
[1] |
Marti O, Drake B, Hansma PK. Atomic force microscopy of liquidcovered surfaces: atomic resolution images[J].
Appl Phys Lett, 1998, 51(7): 484-6.
|
[2] |
Drake B, Prater CB, Weisenhorn AL, et al. Imaging crystals, polymers, and processes in water with the atomic force microscope[J].
Science, 1989, 243(4898): 1586-9.
DOI: 10.1126/science.2928794. |
[3] |
Müller DJ, Dufrêne YF. Atomic force microscopy: a nanoscopic window on the cell surface[J].
Trends Cell Biol, 2011, 21(8): 461-9.
DOI: 10.1016/j.tcb.2011.04.008. |
[4] |
Ando T. High-speed atomic force microscopy coming of age[J].
Nanotechnology, 2012, 23(6): 062001.
DOI: 10.1088/0957-4484/23/6/062001. |
[5] |
Pyne A, Marks W M, Picco L, et al. High-speed atomic force microscopy of dental enamel dissolution in citric acid[J].
Arch Histol Cytol, 2009, 72(4/5): 209-15.
DOI: 10.1679/aohc.72.209. |
[6] |
Chiaruttini N, Redondo-Morata L, Colom A, et al. Relaxation of loaded ESCRT-Ⅲ spiral springs drives membrane deformation[J].
Cell, 2015, 163(4): 866-79.
DOI: 10.1016/j.cell.2015.10.017. |
[7] |
Sakiyama Y, Mazur A, Kapinos LE, et al. Spatiotemporal dynamics of the nuclear pore complex transport barrier resolved by highspeed atomic force microscopy[J].
Nat Nanotechnol, 2016, 11(8): 719-23.
DOI: 10.1038/nnano.2016.62. |
[8] |
Ando T, Uchihashi T, Kodera N. High-speed atomic force microscopy[J].
J Appl Phys, 2012, 51: 08KA2.
|
[9] |
Shibata M, Uchihashi T, Yamashita H, et al. Structural changes in bacteriorhodopsin in response to alternate illumination observed by high-speed atomic force microscopy[J].
Angew Chem Int Ed Engl, 2011, 50(19): 4410-3.
DOI: 10.1002/anie.201007544. |
[10] |
Uchihashi T, Iino R, Ando T, et al. High-speed atomic force microscopy reveals rotary catalysis of rotorless F1-ATPase[J].
Science, 2011, 333(643): 755-8.
|
[11] |
Colom A, Casuso I, Rico F, et al. A hybrid high-speed atomic forceoptical microscope for visualizing single membrane proteins on eukaryotic cells[J].
Nat Commun, 2013, 4: 2155.
DOI: 10.1038/ncomms3155. |
[12] |
Gonen T, Cheng Y, Sliz P, et al. Lipid-protein interactions in doublelayered two-dimensional AQP0 crystals[J].
Nature, 2005, 438(768): 633-8.
|
[13] |
Kodera N, Yamamoto D, Ishikawa R, et al. Video imaging of walking myosin V by high-speed atomic force microscopy[J].
Nature, 2010, 468(7320): 72-6.
DOI: 10.1038/nature09450. |
[14] |
Willner EM, Kamada Y, Suzuki Y, et al. Single-Molecule observation of the photoregulated conformational dynamics of DNA origami nanoscissors[J].
Angew Chem Int Ed Engl, 2017, 56(48): 15324-8.
DOI: 10.1002/anie.201708722. |
[15] |
Endo M, Yang Y, Suzuki Y, et al. Single-molecule visualization of the hybridization and dissociation of photoresponsive oligonucleotides and their reversible switching behavior in a DNA nanostructure[J].
Angew Chem Int Ed Engl, 2012, 51(42): 10518-22.
DOI: 10.1002/anie.201205247. |
[16] |
Yang Y, Goetzfried MA, Hidaka K, et al. Direct visualization of walking motions of photocontrolled nanomachine on the DNA nanostructure[J].
Nano Lett, 2015, 15(10): 6672-6.
DOI: 10.1021/acs.nanolett.5b02502. |
[17] |
Endo M, Sugiyama H. Single-molecule imaging of dynamic motions of biomolecules in DNA origami nanostructures using high-speed atomic force microscopy[J].
Acc Chem Res, 2014, 47(6): 1645-53.
DOI: 10.1021/ar400299m. |
[18] |
Rajendran A, Endo M, Hidaka K, et al. Direct and real-time observation of rotary movement of a DNA nanomechanical device[J].
J Am Chem Soc, 2013, 135(3): 1117-23.
DOI: 10.1021/ja310454k. |
[19] |
Sannohe Y, Endo M, Katsuda Y, et al. Visualization of dynamic conformational switching of the G-quadruplex in a DNA nanostructure[J].
J Am Chem Soc, 2010, 132(46): 16311-3.
DOI: 10.1021/ja1058907. |
[20] |
Wickham SF, Endo M, Katsuda Y, et al. Direct observation of stepwise movement of a synthetic molecular transporter[J].
Nat Nanotechnol, 2011, 6(3): 166-9.
DOI: 10.1038/nnano.2010.284. |
[21] |
Gilmore JL, Suzuki Y, Tamulaitis G, et al. Single-molecule dynamics of the DNA-EcoRⅡ protein complexes revealed with high-speed atomic force microscopy[J].
Biochemistry, 2009, 48(44): 10492-8.
DOI: 10.1021/bi9010368. |
[22] |
Crampton N, Yokokawa M, Dryden DT, et al. Fast-scan atomic force microscopy reveals that the type Ⅲ restriction enzyme EcoP15I is capable of DNA translocation and looping[J].
Proc Natl Acad Sci USA, 2007, 104(31): 12755-60.
DOI: 10.1073/pnas.0700483104. |
[23] |
Endo M, Katsuda Y, Hidaka K, et al. Regulation of DNA methylation using different tensions of double strands constructed in a defined DNA nanostructure[J].
J Am Chem Soc, 2010, 132(5): 1592-7.
DOI: 10.1021/ja907649w. |
[24] |
Lee AJ, Endo M, Hobbs JK, et al. Direct Single-Molecule observation of mode and geometry of RecA-Mediated homology search[J].
ACS Nano, 2018, 12(1): 272-8.
DOI: 10.1021/acsnano.7b06208. |
[25] |
Mikheikin A, Olsen A, Leslie K, et al. DNA nanomapping using CRISPR-Cas9 as a programmable nanoparticle[J].
Nat Commun, 2017, 8(1): 1665.
|
[26] |
Shibata M, Nishimasu H, Kodera N, et al. Real-space and real-time dynamics of CRISPR-Cas9 visualized by high-speed atomic force microscopy[J].
Nat Commun, 2017, 8(1): 1430.
DOI: 10.1038/s41467-017-01466-8. |
[27] |
Eghiaian F, Rico F, Colom A, et al. High-speed atomic force microscopy: imaging and force spectroscopy[J].
FEBS Lett, 2014, 588(19): 3631-8.
DOI: 10.1016/j.febslet.2014.06.028. |
[28] |
Yamashita H, Voïtchovsky K, Uchihashi T, et al. Dynamics of bacteriorhodopsin 2D crystal observed by high-speed atomic force microscopy[J].
J Struct Biol, 2009, 167(2): 153-8.
DOI: 10.1016/j.jsb.2009.04.011. |
[29] |
Henderson R, Unwin PN. Three-dimensional model of purple membrane obtained by electron microscopy[J].
Nature, 1975, 257(5521): 28-32.
DOI: 10.1038/257028a0. |
[30] |
Ruan Y, Miyagi A, Wang X, et al. Direct visualization of glutamate transporter elevator mechanism by high-speed AFM[J].
Proc Natl Acad Sci USA, 2017, 114(7): 1584-8.
DOI: 10.1073/pnas.1616413114. |
[31] |
Allsopp RC, Lalo U, Evans RJ. Lipid raft association and cholesterol sensitivity of P2X1-4 receptors for ATP: chimeras and point mutants identify intracellular amino-terminal residues involved in lipid regulation of P2X1 receptors[J].
J Biol Chem, 2010, 285(43): 32770-7.
DOI: 10.1074/jbc.M110.148940. |
[32] |
Kawate T, Michel JC, Birdsong WT, et al. Crystal structure of the ATP-gated P2X(4) ion channel in the closed state[J].
Nature, 2009, 460(7255): 592-8.
DOI: 10.1038/nature08198. |
[33] |
Khakh BS, Bao XR, Labarca C, et al. Neuronal P2X transmittergated cation channels change their ion selectivity in seconds[J].
Nat Neurosci, 1999, 2(4): 322-30.
DOI: 10.1038/7233. |
[34] |
Shinozaki Y, Sumitomo K, Tsuda M, et al. Direct observation of ATP-induced conformational changes in single P2X(4) receptors[J].
PLoS Biol, 2009, 7(5): e1000103.
DOI: 10.1371/journal.pbio.1000103. |
[35] |
Yamamoto D, Uchihashi T, Kodera N, et al. Anisotropic diffusion of point defects in a two-dimensional crystal of streptavidin observed by high-speed atomic force microscopy[J].
Nanotechnology, 2008, 19(38): 384009.
DOI: 10.1088/0957-4484/19/38/384009. |
[36] |
Keya JJ, Inoue D, Suzuki Y, et al. High-Resolution imaging of a single gliding protofilament of tubulins by HS-AFM[J].
Sci Rep, 2017, 7(1): 6166.
DOI: 10.1038/s41598-017-06249-1. |
[37] |
Meincken M, Holroyd DL, Rautenbach M. Atomic force microscopy study of the effect of antimicrobial peptides on the cell envelope of Escherichia coli[J].
Antimicrob Agents Chemother, 2005, 49(10): 4085-92.
DOI: 10.1128/AAC.49.10.4085-4092.2005. |
[38] |
Fantner GE, Barbero RJ, Gray DS, et al. Kinetics of antimicrobial peptide activity measured on individual bacterial cells using highspeed atomic force microscopy[J].
Nat Nanotechnol, 2010, 5(4): 280-5.
DOI: 10.1038/nnano.2010.29. |
[39] |
Ando T, Uchihashi T, Scheuring S. Filming biomolecular processes by high-speed atomic force microscopy[J].
Chem Rev, 2014, 114(6): 3120-88.
DOI: 10.1021/cr4003837. |
[40] |
Ghuysen JM. Use of bacteriolytic enzymes in determination of wall structure and their role in cell metabolism[J].
Bacteriol Rev, 1968, 32(4 pt 2): 425-64.
|
[41] |
Yamashita H, Taoka A, Uchihashi T, et al. Single-molecule imaging on living bacterial cell surface by high-speed AFM[J].
J Mol Biol, 2012, 422(2): 300-9.
DOI: 10.1016/j.jmb.2012.05.018. |
[42] |
Oestreicher Z, Taoka A, Fukumori Y. A comparison of the surface nanostructure from two different types of gram-negative cells: Escherichia coli and Rhodobacter sphaeroides[J].
Micron, 2015, 72: 8-14.
DOI: 10.1016/j.micron.2015.02.001. |
[43] |
Suzuki Y, Sakai N, Yoshida A, et al. High-speed atomic force microscopy combined with inverted optical microscopy for studying cellular events[J].
Sci Rep, 2013, 3(3): 2131.
|
[44] |
Mitchison TJ, Cramer LP. Actin-based cell motility and cell locomotion[J].
Cell, 1996, 84(3): 371-9.
DOI: 10.1016/S0092-8674(00)81281-7. |
[45] |
Shibata M, Watanabe H, Uchihashi T, et al. High-speed atomic force microscopy imaging of live mammalian cells[J].
Biophys Physicobiol, 2017, 14: 127-35.
DOI: 10.2142/biophysico.14.0_127. |
[46] |
Watanabe H, Uchihashi T, Kobashi T, et al. Wide-area scanner for high-speed atomic force microscopy[J].
Rev Sci Instrum, 2013, 84(5): 053702.
DOI: 10.1063/1.4803449. |
[47] |
Kodera N, Sakashita M, Ando T. Dynamic proportional-integraldifferential controller for high-speed atomic force microscopy[J].
Rev Sci Instrum, 2006, 77(8): 083704.
DOI: 10.1063/1.2336113. |
[48] |
Mikheikin A, Olsen A, Picco L, et al. High-Speed atomic force microscopy revealing contamination in DNA purification systems[J].
Anal Chem, 2016, 88(5): 2527-32.
DOI: 10.1021/acs.analchem.5b04023. |
[49] |
Casuso I, Kodera N, Le Grimellec C, et al. Contact-mode highresolution high-speed atomic force microscopy movies of the purple membrane[J].
Biophys J, 2009, 97(5): 1354-61.
DOI: 10.1016/j.bpj.2009.06.019. |
[50] |
Charoenwattanasatien R, Tanaka H, Zinzius K, et al. X-ray crystallographic and high-speed AFM studies of peroxiredoxin 1 from Chlamydomonas reinhardtii[J].
Acta crystallogr F Struct Biol Commun, 2018, 74(Pt 2): 86-91.
|
[51] |
Aybeke EN, Belliot G, Lemaire-Ewing S, et al. HS-AFM and SERS analysis of murine norovirus infection: involvement of the lipid rafts[J].
Small, 2017, 13(1): 1600918.
DOI: 10.1002/smll.v13.1. |
