2. 天津医 科大学总医院医学影像科,天津 300052
2. Department of Radiology, General Hospital, Tianjin Medical University, Tianjin 300052
近年来,心血管疾病的发病率呈持续上升趋势,对冠状动脉疾病(CAD)患者进行早期精准的诊断具有重要的临床意义[1-2]。心肌灌注CT作为一种非侵入式的CAD功能成像检查手段,不仅可以提供冠状动脉狭窄的解剖学信息,还能够获取冠状动脉的功能信息,在临床上受到越来越多的关注[3-4]。根据扫描协议,心肌灌注CT对心脏区域进行连续扫描得到时间序列图像,并由此计算出血流动力学参数图,为诊断心肌缺血区域提供可靠的影像诊断依据[5-6]。然而,由于心肌灌注CT动态扫描方式,导致病人接受的辐射剂量大幅增加,而过量的X射线照射会诱发癌症等遗传性疾病。当前,临床上常常采用降低管电流或者减低采样率的方式来减少辐射剂量,然而剂量的降低导致重建图像噪声和伪影增加,图像质量退化,影响临床诊断的精确性[7-10]。因此,如何在降低辐射剂量的条件下,得到满足临床诊断需求的心肌灌注图像已成为CT成像领域的热点研究课题之一。
近年来,国内外大量研究学者针对低剂量心肌灌注CT成像进行了相关研究[11-15]。其中,主流的研究方法大致归为两大类:第1类是图像重建算法,该类方法针对投影数据的噪声特性进行统计建模,构建图像迭代重建模型实现图像降噪,从而获得优质的心肌灌注CT图像。Lin等[12]提出一种无分割的多能MPCT重建算法,该算法结合了物质衰减系数,X射线源光谱和局部组织类型的先验信息,更准确的重建出“无伪影”的灌注图像;Bian等[13]将心肌灌注CT图像空间以及时间结构的稀疏特性引入到迭代重建过程中,在噪声伪影抑制和边缘保持方面达到良好效果;Tao等[14]提出基于全变分(TV)的统计迭代算法抑制低剂量心肌灌注CT图像的中的噪声和伪影,第2类是图像去卷积算法,通过对低剂量CT序列图像进行去卷积,从而获得优质的血流动力学参数图。Zeng等人构造的基于结构张量TV正则化用于灌注去卷积算法,由于TV算法关于图像分段光滑的假设,导致所重建的图像中不可避免的引入阶梯伪影[15]。
上述现有算法均忽视心肌灌注图像帧间结构相似性和帧内数据冗余性。鉴于此,本文提出数据冗余信息引导的统计迭代算法,充分考虑灌注图像空间维度上的结构冗余性和时间维度上的信息相似性,将心肌灌注中前后相邻帧图像的均值作为NLM算法的参考图像(aviNLM),构造基于aviNLM和TV混合框架的惩罚加权最小二乘(PWLS)PWLS模型。采用XCAT体模仿真数据和猪心肌灌注数据进行实验,与传统单PWLS-TV和PWLS-aviNLM算法相比,PWLS-aviNLM-TV算法更能有效地抑制低剂量下的噪声和伪影,同时较好的保持图像结构信息,进而有效区分缺血心肌。
1 方法 1.1 惩罚加权最小二乘CT重建模型基于惩罚加权最小二乘的低剂量心肌灌注CT统计迭代重建模型可表达如下:
$ {u^*} = \mathop {\arg \min }\limits_{u \ge 0} \left\{ {{{\left( {y-Hu} \right)}'}\Lambda \left( {y-Hu} \right) + \beta R\left( u \right)} \right\} $ | (1) |
其中,u为待重建的心肌灌注图像;y为经过系统校准和对数变换后获得的投影数据;H为CT成像系统矩阵;R(u)为正则化项;β为正则化参数,其作用为控制R(u)的正则化力度。Λ为权值矩阵,其对角元素为投影数据噪声方差的倒数,其余元素为零:
$ \Lambda = {\rm{diag}}\left\{ {\frac{1}{{\sigma _i^2}}} \right\}, l = 1, 2, \ldots, L $ | (2) |
其中,σi2为心肌灌注投影数据中第i个像素的噪声方差,根据我们之前的研究[16],投影数据的噪声方差可由如下公式求得:
$ \sigma _i^2 = \frac{1}{{{I_0}}}\exp \left( {{{\bar y}_i}} \right)\left( {1 + \frac{1}{{{I_0}}}\exp \left( {{{\bar y}_i}} \right)\left( {\sigma _e^2-1.25} \right)} \right) $ | (3) |
其中,I0表示入射的X射线强度,yi为投影数据y在第i个探测单元上的均值,σe2为电子噪声方差。
1.2 双正则化项先验模型为探索并利用心肌灌注图像帧内冗余性与帧间相似性特征,本文将多帧图像的平均图像作为先验图像,并将之纳入先验图像引导的非局部均值正则化模型,以描述灌注数据帧内冗余性。除此之外,针对帧间的高度相似性,本文利用全变分正则化描述了图像的稀疏特点,从而构建“aviNLM-TV”双正则化模型,其公式表达为:
$ \begin{array}{l} {R_{aviNLM-TV}}\left( u \right) = \beta {\phi _P}\left( {u-aviNLM\left( u \right)} \right)\\ + \left( {1-\beta } \right)TV\left( u \right) \end{array} $ | (4) |
其中,ϕP(∙)为势函数,其形式为矩阵的P范数,本文以2范数作为势函数,即P = 2。β ∈ [0, 1]为权重因子。
在心肌灌注CT动态成像中,除了因造影剂而增强的血流动态信息,序列图像的前后帧的结构具有高度的相似性;此外,其前后帧之间的噪声是独立且随机分布的。鉴于此,本文将当前图像的前后帧进行平均,取其均值图像作为先验图像并将之纳入先验引导的非局部均值正则化模型[17-19]。式(3)中,aviNLM (∙)为均值图像引导的非局部均值先验项[20-22],其表达式如下:
$ aviNLM\left( {u\left( i \right)} \right) = \sum\limits_{j \in {N_i}} {\omega \left( {i, j} \right)} {u_{av}}\left( j \right) $ | (5) |
其中,Ni为搜索窗,uav(j)为均值参考图像。ω(i, j)为权重,其值由低剂量图像中以像素i为中心的图像块与先验图像中以像素j为中心的图像块之间的相似性决定,其计算公式为:
$ \omega \left( {i, j} \right) = \frac{C}{{Z\left( i \right)}} \cdot \exp \left\{ {\frac{{-\left\| {u\left( {{n_i}} \right)-C \cdot {u_{av}}\left( {{n_j}} \right)} \right\|_{2, \alpha }^2}}{{{h^2}}}} \right\} $ | (6) |
$ {Z_i} = \sum\limits_{j \in {N_i}} {\exp \left\{ {\frac{{-\left\| {u\left( {{n_i}} \right)-C \cdot {u_{av}}\left( {{n_j}} \right)} \right\|_{2, \alpha }^2}}{{{h^2}}}} \right\}} $ | (7) |
其中ni和nj分别表示为以i和j为中心的图像块。||∙||2, α为两个图像块之间经过高斯加权的欧氏距离,α为高斯函数的标准差。式(6)中,h为可调参数,控制aviNLM先验项的平滑力度。C为局部修正系数,用于修正待求图像与先验图像之间的局部灰度水平差异,其计算公式为:
$ \begin{array}{l} C\left( {u\left( {{n_i}} \right), {u_{av}}\left( {{n_j}} \right)} \right) = \\ \left\{ \begin{array}{l} \frac{{E\left( {u\left( {{n_i}} \right)} \right)}}{{E\left( {{u_{av}}\left( {{n_j}} \right)} \right)}}\;\;\;E\left( {u\left( {{n_i}} \right)-{u_{av}}\left( {{n_j}} \right)} \right) \ge \gamma \\ 1\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;o{\rm{th}}\;erwise \end{array} \right. \end{array} $ | (8) |
其中E(∙)为图像块的灰度均值,阈值因子γ由图像块灰度值的方差所决定。
此外,TV (∙)表示全变分正则化先验,其计算公式为:
$ TV\left( u \right) = \sum\limits_{s, t} {\sqrt {{{\left( {{u_{s, t}}-{u_{s-1, t}}} \right)}^2} + {{\left( {{u_{s, t}}-{u_{s, t - 1}}} \right)}^2}} } $ | (9) |
s和t代表待重建心肌灌注图像u的位置坐标。
1.3 代价函数与优化求解本文在PWLS框架下引入了“aviNLM-TV”双正则化先验,代价函数具体表达如下:
$ {u^*} = \mathop {\arg \min }\limits_{\mu \ge 0} \\ \left\{ \begin{array}{l} \left( {y-Hu} \right)'\Lambda \left( {y-Hu} \right) + \beta \\ \left\| {u-aviNLM\left( u \right)} \right\|_2^2 + \left( {1 - \beta } \right)TV\left( u \right) \end{array} \right\} $ | (10) |
本文利用改进的梯度下降法算法[17]对于代价函数式(10)进行迭代优化求解。其图像更新公式为:
$ \begin{array}{l} {u^{n + 1}} = {u^n}-{\alpha ^{n + 1}}\left( {{H^T}\left( {\sum\nolimits_{}^{-1} {\left( {H{u^n}-y} \right)} } \right)} \right)\\ - \beta \cdot R{'_{aviNLM - TV}}\left( {{u^n}} \right) \end{array} $ | (11) |
其中αn + 1表示梯度步长,
$ \begin{array}{l} R_{aviNLM-TV}'\left( {{u^n}} \right) = \beta \cdot 2 \cdot \left| {{u^n}-aviNlM\left( {{u^n}} \right)} \right| + \\ \left( {1-\beta } \right)\frac{\partial }{{\partial u}}TV\left( {{u^n}} \right) \end{array} $ | (12) |
其中
$ \begin{array}{l} \frac{\partial }{{\partial u}}TV\left( {{u^n}} \right) = \frac{{2{u_{s, t}}-{u_{s-1, t}}-{u_{s, t - 1}}}}{{\sqrt {{{\left( {{u_{s, t}} - {u_{s - 1, t}}} \right)}^2} + {{\left( {{u_{s, t}} - {u_{s, t - 1}}} \right)}^2} + \tau } }}\\ - \frac{{{u_{s + 1, t}} - {u_{s, t}}}}{{\sqrt {{{\left( {{u_{s + 1, t}} - {u_{s, t}}} \right)}^2} + {{\left( {{u_{s + 1, t}} - {u_{s + 1, t - 1}}} \right)}^2} + \tau } }}\\ - \frac{{{u_{s, t + 1}} - {u_{s, t}}}}{{\sqrt {{{\left( {{u_{s, t + 1}} - {u_{s, t}}} \right)}^2} + {{\left( {{u_{s, t + 1}} - {u_{s - 1, t + 1}}} \right)}^2} + \tau } }} \end{array} $ | (13) |
为了验证所提方法在低剂量心肌灌注CT成像中的有效性和准确性,本文利用XCAT体模仿真数据[23-24]和动物数据进行实验,并对实验结果进行了定性分析和定量分析。

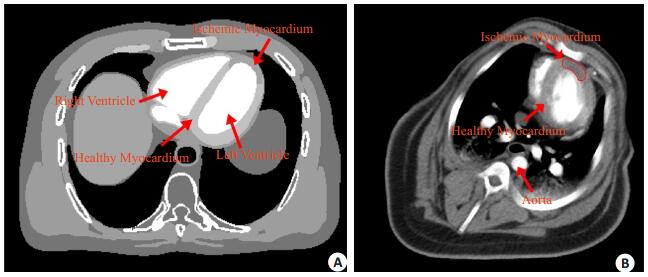

1.5 XCAT体模仿真数据我们首先根据血流动力学模型[23-26]仿真生成XCAT动态心肌灌注序列图像数据,其中第15帧心肌灌注图像如图 1A所示。然后通过正向投影生成无噪声的投影数据,具体成像参数为:层厚为1 mm,图像大小为512× 512,射源到探测器和旋转中心的距离分别为1040 mm和540 mm,探测器数目为672,采样角度数为1160,并根据参考文献[27]中的方法生成对应的低剂量心肌灌注数据。
采用GE公司Discovery CT750 64层CT对猪进行心肌灌注扫描。其扫描参数为:管电压120 kVp,层厚为5 mm,射源到扫描物体和探测器的距离分别为538.52 mm和946.746 mm,探测器数目为888,机架旋转1周为0.4 s,旋转角度为360o,采样角度数为984。同上,低剂量心肌灌注数据由高剂量数据仿真所得[27]。

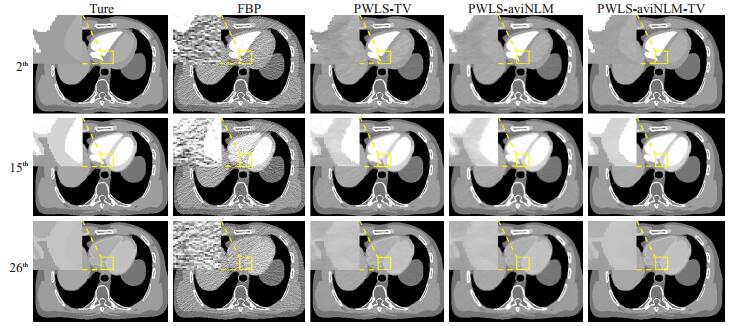

2 结果 2.1 XCAT体模数据实验结果图 2给出了不同方法下第2帧、第15帧和第26帧XCAT心肌灌注图像的重建结果。表 1列出了图 2中不同方法重建结果的峰值信噪比(PSNR)。

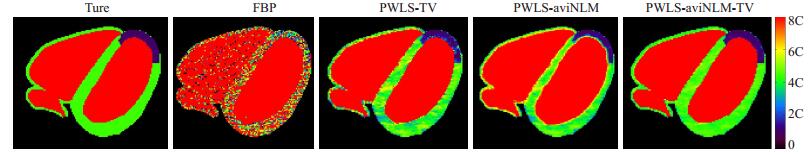

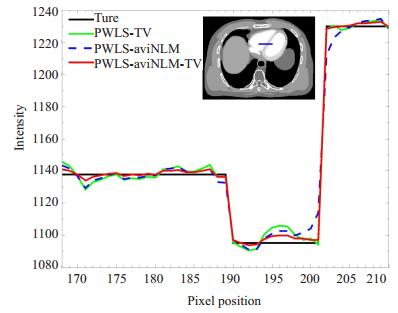

图 3绘出了对应于PWLS-TV,PWLS-aviNLM,PWLS-aviNLM-TV算法重建结果的剖面线,剖面线的位置如图 3中蓝色水平线所示。图 4所示为从不同算法重建的低剂量序列图像中计算得到的心肌血流量(MBF)。

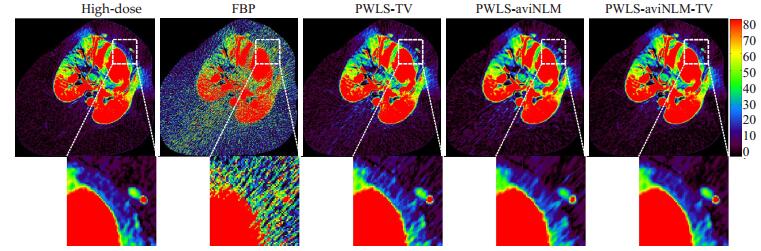

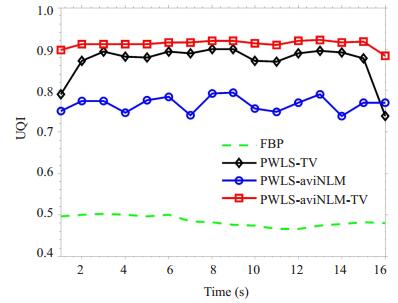

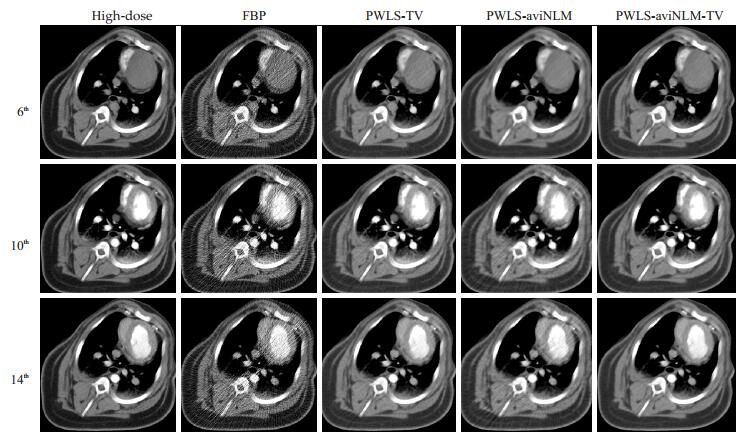

图 5显示了猪的第6帧,第10帧,第14帧高剂量心肌灌注图像和不同算法的低剂量心肌灌注重建图像。图 6所示为猪的高剂量MBF参数图以及从不同算法重建的低剂量序列图像计算得到的MBF参数图像。图 7给出各算法重建的低剂量图像质量检测系数(UQI)。
常规迭代重建算法的正则化项设计往往只涉及图像单一框架下的先验信息,例如,先验图像引导NLM滤波的统计迭代重建算法[19];利用正常剂量图像中的先验信息进行低剂量重建,从而提高重建图像的质量[20];基于图像时间序列先验的正则化项来重建心肌灌注图像[32]。然而针对低剂量心肌灌注CT成像,本文考虑了帧内结构相似性和帧间相关性,利用数据冗余信息,提出了一种基于TV和aviNLM混合框架下迭代重建算法,该算法充分利用图像自身分段光滑的特性和心肌灌注序列图像中不同帧内结构相似性和帧间相关性,通过平均前后帧的心肌灌注图像,将帧间的随机噪声减少,进而得到较优的参考图像指导NLM去噪,并将改进后的aviNLM结合TV模型作为正则化项融入PWLS的设计框架中,构建出PWLS-aviNLM-TV重建模型。对该模型的求解优化,我们采用梯度下降法算法来实现。同时,需要指出的是,迭代重建过程中各个参数的选择是一个公开的难优化的问题,有待今后更进一步的研究。为了评价PWLS-aviNLM-TV算法的有效性和准确性,本文采用XCAT体模仿真数据和猪心肌灌注数据进行了验证。
在XCAT体模仿真数据实验中,图 2的FBP重建结果可以看出,由于剂量的降低,重建图像存在大量的伪影和噪声,难以辨别出缺血心肌区域,而PWLS-TV和PWLS-aviNLM算法重建结果中的伪影和噪声大大降低,但是仍存在阶梯伪影或者边缘模糊的现象。本文提出的双正则化方法的重建结果能有效保持边缘结构信息,并抑制伪影和噪声。从表 1定量分析上可以看出,本文提出的算法重建图像的PSNR高于其它三类算法重建图像,能够有效的抑制了图像噪声。为了进一步比较单一正则化TV算法,单一aviNLM算法和双正则化算法对边缘结构的保持效果,图 3给出重建结果剖面线的比较,其结果显示,相比TV和aviNLM单一正则化算法,PWLS-aviNLM-TV算法与真值的剖面线最为接近,即PWLS-aviNLM-TV算法能有较好的重建出边缘结构。为了评估重建算法的准确性,我们采用经典的奇异值分解方法[28]计算了心肌血流动力学参数图[29-30],如图 4所示,可以看出FBP算法重建的图像存在大量的噪声和伪影,以至于无法辨别缺血心肌,而PWLS-TV和PWLS-aviNLM算法的结果稍有改善,但与真值图像还有一定的差距,相比之下,本文PWLS-aviNLM-TV的方法在抑制噪声的同时能保证较为精确的MBF参数图估计。
在猪心肌灌注数据实验中,图 5的结果可观察到,本文提出的PWLS-aviNLM-TV算法不仅可以有效抑制图像的噪声和伪影,同时较好保持了具有诊断意义的结构信息。从MBF参数图定性分析结果中可以看出,FBP算法重建的图像中存在大量噪声和伪影,导致其MBF参数图无法辨别心肌缺血区域,另外,PWLS-TV和PWLS-aviNLM算法重建的图像一定程度上可辨别心肌缺血区域,但是在图 6白色虚线框的缺血心肌区域仍存在部分噪声,且边缘细节有所退化,相比之下,PWLS-aviNLM-TV算法重建的图像不仅抑制了噪声和伪影,而且边缘细节与高剂量的图像具有较高的一致性。通过图 7定量结果显示,不同时间帧下,UQI [31]得分从低到高依次为FBP,PWLS-TV,PWLS-aviNLM和PWLS-aviNLM-TV算法,这进一步表明,本文提出的PWLS-aviNLM-TV算法重建的低剂量图像与高剂量图像在结构和细节上更为接近。
综上所述,PWLS-aviNLM-TV算法结合了NLM和TV模型特性,能更有效地抑制低剂量心肌灌注图像中的伪影和噪声,提高灌注序列图像帧内空间分辨率与帧间时间分辨率,且从其MBF参数图中可更清晰判断出缺血区域的位置和大小。
