与传统的SPECT心肌成像相比，PET心肌灌注成像可以提高诊断准确性，更好地确认病灶位置，还能定量分析心脏血流^[1-2]。尤其是PET动态心肌灌注成像还能测量心肌区域放射性药物的生物分布^[3-4]，这就使得估计动力学参数[例如示踪剂输送速率参数K₁和心肌血流量（MBF）]变得非常有意义。然而，PET动态心肌灌注成像主要还处于研究阶段，临床上还缺乏应用。主要的问题是将数据细分到短帧时，会带入噪声，从而影响心肌绝对血流的定量。传统上，标准的动态PET成像由单独的帧独立重建得到，然后在体素或ROI水平上运用动力学模型得到时间活度曲线（TAC）。独立图像重建主要靠统计图像重建方法实现，例如最大似然期望值法（MLEM）^[5]。然而，当在低计数情况下，直接采用MLEM算法方差很大^[6]。而且方差还会随着采样间隔的增大而增大。有人提出利用PET图像的稀疏特性的重建算法^[7]。例如在PET动态图像重建中加入全变分正则约束。这种方法不论是在图像空间^[8-9]，还是在测度空间^[10]上都得到了应用。另外多维小波去噪可以恢复隐藏在动态PET图像中的生物信号保真度，从而准确的定量心肌灌注。学者Su和Shoghi在2008提出小波降噪技术^[11]，它对噪声敏感度低，在高噪声水平下可以提供更加准确的参数估计。

最近，有研究者提出了利用矩阵的低秩性质恢复图像。该研究首先在动态核磁共振成像^[12-13]上受到关注，学者Lingala等^[14-15]将其与稀疏先验结合分别运用到磁共振图像的恢复和重建上。在动态PET心肌灌注成像上，连续的图像之间有高度相关的冗余信息，这使得图像矩阵有很好的低秩性。另外在图像某些部分，含有血流灌注信息，这部分是稀疏的。因此，本文在动态PET心肌灌注成像上提出一种结合低秩与稀疏惩罚的重建方法（L & S）。我们利用split Bregman算法求解凸最优化问题，并利用真实的PET心肌⁸²Rb灌注成像来最优化正则化参数。我们在成像视觉上和信噪比上对L & S方法做了评估。同时我们将该算法与传统的MLEM算法以及单独利用稀疏或低秩惩罚的算法进行了比较。

1 材料和方法 1.1 动态⁸²RbPET心肌灌注仿真数据

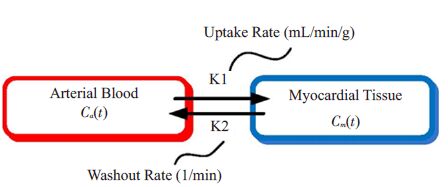

在我们的仿真研究中，我们选用单房室模型，如图 1所示，其中K₁（ mL/min/g），k₂（ 1/min）为2个标准的动力学参数。左边红色框内的是动脉血，右边蓝色框内的是心肌组织，放射示踪物以K₁的速率从动脉血进入心肌组织，并以反馈速率k₂从心肌组织流回动脉血^[16-17]。

这两个速率常数与动脉和心肌组织中的放射性活度成线性相关。动态过程可以通过如下方程描述：

$\frac{d{{C}_{m}}\left( t \right)}{dt}={{K}_{1}}{{C}_{a}}\left( t \right)-{{K}_{2}}{{C}_{m}}\left( t \right)$

(1)

其中C_a(t)和C_m(t)分别是动脉血和心肌中⁸²Rb的浓度。通过测定左心室（LV）中心一小区域的⁸²Rb的浓度获得C_LV (t)，这是一种非侵入方法，几乎可以完全恢复动脉输入曲线，并最大限度减少心肌溢出（C_a(t) = C_LV (t)）。而且，如果定义F_a为组织中的血浆体积分数，那么心肌中的放射示踪物浓度可以表示成：

$C\left( t \right)={{F}_{a}}{{C}_{a}}\left( t \right)+\left( 1-{{F}_{a}} \right){{C}_{m}}\left( t \right)$

(2)

其中，F_a是0至1之间的实数，代表整个血液中的体积分数，包括：

（a） 由于PET采样时的部分容积效应从血池进入心肌的

（b） 肌肉中的动脉血

对方程（1）和（2）求解可以得到如下结果:

$C\left( t \right)={{F}_{a}}{{C}_{a}}\left( t \right)+\left( 1-{{F}_{a}} \right){{K}_{1}}{{e}^{-{{k}_{2}}t}}\otimes {{C}_{a}}\left( t \right)$

(3)

其中，⊗是卷积算子。

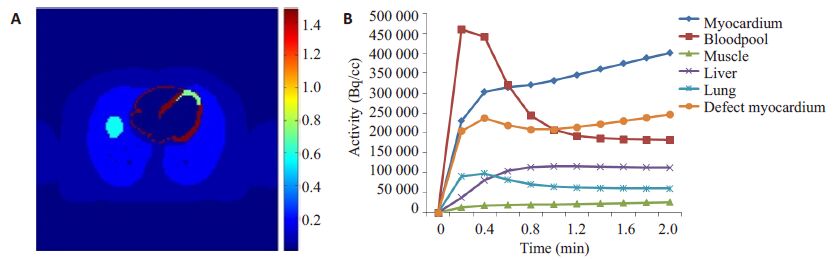

首先为多个区域（心肌，肺等）各自估计K₁，k₂常数和F_a，然后求其平均值。动脉血放射示踪物浓度C_a(t)通过计算动脉血采样的平均值得到。利用XCAT体模^[18]，根据（3）式便可以生成一套动态PET心肌灌注图像。如图 2所示，图 2A给出了K₁参数图像，图 2B为采用单房室模型产生的时间活度曲线（TAC）。我们在2 min内采样10帧（10×12 s），这是心肌灌注PET成像的常规采样协议。

1.2 PET仿真断层成像

我们仿真了GE的RX PET/CT scanner 型号扫描器^[19]。仿真器产生无噪声投影数据，该数据经过放大，添加泊松噪声达到真实的临床噪声水平。仿真过程考虑了衰减，正则化的影响，这些影响都包含入了再重建过程。将得到的数据分别采用MLEM、低秩惩罚、稀疏惩罚和L & S四种方法重建。其中MLEM算法，经过63次迭代得到（等于用OSME算法，21个子集，3次迭代重建^[19]）的动态图像是128 × 128 × 47的三维矩阵，体像素大小为3.27 mm× 3.27 mm× 3.27 mm。

1.3 低秩矩阵的恢复

将低秩矩阵X从观测矩阵M恢复的问题，如（4）式所示，其中M是包含误差E的矩阵(M= X + E)。

$\underset{X}{\mathop{\min }}\,\frac{1}{2}//X-M//_{F}^{2}+\lambda rank\left( X \right)$

(4)

其中rank(X)代表矩阵X的秩，∥⋅∥ _F为F-范数，λ是超参数，用来平衡第一项（保真项）和第二项（惩罚项）。直接求（4）式中目标函数的极小值是很困难的，因为里面包含秩惩罚。为了简化计算，将秩惩罚用核范数∥X ∥ *表示，

$//X//*=\sum\limits_{i}{{{\sigma }_{i}}}$

(5)

其中σ_i是矩阵X的奇异值。经过这样的松弛处理，低秩矩阵X的恢复可以简化为：

$\underset{X}{\mathop{\min }}\,\frac{1}{2}//X-M//_{F}^{2}+\lambda //\left( X \right)//*$

(6)

1.4 L & S模型重建PET动态灌注图像

对于PET动态心肌灌注成像,令x^t表示第t帧图像的示踪剂活度，t = 1,2,...T，T是动态图像总帧数，x_j^t表示第t帧第j个体素的示踪剂活度，j = 1,2,...N，N为体素的总个数。由此，我们可以构造矩阵：

$X=\left( \begin{matrix} x_{1}^{1} & x_{1}^{2} & \cdots & x_{1}^{T} \\ x_{2}^{1} & x_{2}^{2} & \cdots & x_{2}^{T} \\ \vdots & \vdots & \ddots & \vdots \\ x_{N}^{1} & x_{N}^{2} & \cdots & x_{N}^{T} \\ \end{matrix} \right)$

(7)

其中，X ∈R_{N × T}代表所有的动态帧图像。矩阵X的每一列表示相应帧图像的示踪剂活度，每一行表示对应体素的时间活度曲线（TAC）。矩阵X实际上是背景部分和动态部分的叠加。背景部分代表帧或区域之间高度相关的部分（例如肌肉组织和肺），这部分的示踪剂活度随时间变化缓慢，可以将其看作低秩部分（L）。动态部分代表帧或区域之间变化的部分（例如心肌和血池），这部分的示踪剂活度随时间快速变化，是稀疏的（S）。因此我们在动态PET心肌灌注成像上同时引入低秩和稀疏惩罚，即L & S模型。求解过程可以表示成对一个凸优化问题的求解^[14-15]。

$\underset{X}{\mathop{\min }}\,\frac{1}{2}//X-M//_{F}^{2}+{{\mu }_{L}}\phi \left( X \right)+{{\mu }_{s}}\varphi \left( X \right)$

(8)

其中，μ_L 和μ_s 是相关的正则化参数，ϕ(X)是是谱惩罚项，将其用p-范数表示，定义为ϕ(X) =${{\left( \sum\limits_{i}{\sigma _{i}^{p}} \right)}^{\frac{1}{p}}}$，用来惩罚小的奇异值。当p ＜ 1时，该惩罚项为非凸的范数，例如Lingala 选择P=0.1 的谱惩罚^[14]。这里，我们选择p = 1，将其简化为核范数。φ(X)定义表示时间空间的全变分项，也就是矩阵在x，y，t方向的梯度的1-范数，通过有限差分估计，定义如下：

$\varphi \left( X \right)={{\left\| {{\left( \sum\nolimits_{i=1}^{2}{{{\left| \Phi _{i}^{T} \right|}^{2}}} \right)}^{\frac{1}{2}}} \right\|}_{1}}$

(9)

其中，Φ₀ =D_x，Φ₁ =D_y，Φ₂ = I，Ψ₀ = I，Ψ₂ =D_t ，I是单位矩阵，D_x,D_y,D_t是分别沿x，y，t方向的有限差分。

1.5 最优化方法

本文采用split Bregman法^[20-21]来最优化（8）式中的代价函数，它本质上来说是一种增广拉格朗日法。（8）式中代价函数的求解可以通过下列迭代实现：

$\begin{align} & {{X}^{k+1}}=\arg \min \left\| X-M+{{Z}^{k}} \right\|_{F}^{2}+{{\beta }_{1}}\left\| X-{{E}^{k}} \right\|_{F}^{2}+ \\ & {{\beta }_{2}}\sum\nolimits_{i=0}^{2}{\left\| \Phi _{i}^{T}X{{\Psi }_{i}}-S_{i}^{k}+V_{i}^{k} \right\|}_{F}^{2} \\ \end{align}$

(10)

${{E}^{k+1}}=\arg \min \left\| {{X}^{k+1}}+{{L}^{k}}-E \right\|_{F}^{2}+2{{\mu }_{L}}/{{\beta }_{1}}{{\left\| E \right\|}_{*}}$

(11)

${{S}^{k+1}}=\arg \min \sum\nolimits_{i=0}^{2}{\left\| \Phi _{i}^{T}{{X}^{k+1}}{{\Psi }_{i}}-{{S}_{i}}+V_{i}^{k} \right\|}_{F}^{2}$

(12)

${{L}^{k+1}}={{L}^{k}}+{{X}^{k+1}}+{{E}^{k+1}}$

(13)

$V_{i}^{k+1}=V_{i}^{k}+\Phi _{i}^{T}{{X}^{k+1}}{{\Psi }_{i}}-S_{i}^{k+1};i=1,1,2.$

(14)

${{Z}^{k+1}}={{Z}^{k}}+{{X}^{k+1}}+M$

(15)

2 结果

为比较前面提到的不同重建方法的效果，我们比较了定量评价标准。均方误差定义为：

$MS{{E}_{ROI}}=Bias_{ROI}^{2}+\text{Va}{{\text{r}}_{ROI}}$

(16)

其中，

$Bias_{ROI}^{2}=\frac{\sum\nolimits_{j=1}^{N}{{{\left( {{{\bar{x}}}_{j}}-x_{j}^{\text{tr ue}} \right)}^{2}}}}{\sum\nolimits_{j=1}^{N}{{{\left( x_{j}^{\text{tr ue}} \right)}^{2}}}}$

(17)

$\text{Va}{{\text{r}}_{ROI}}=\frac{1}{R}\frac{\sum\nolimits_{r=1}^{R}{\sum\nolimits_{j=1}^{N}{{{\left( \bar{x}_{j}^{r}-{{{\bar{x}}}_{j}} \right)}^{2}}}}}{\sum\nolimits_{j=1}^{N}{{{\left( x_{j}^{\text{tr ue}} \right)}^{2}}}}$

(18)

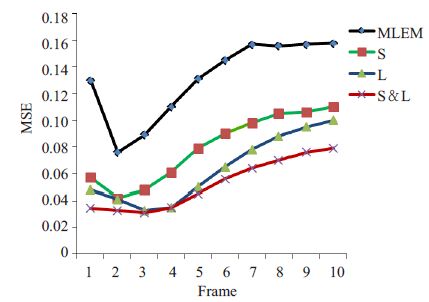

R是方差实现的总数（我们的仿真中R=30），N是ROI中的体素个数，${{{\bar{x}}}_{j}}=\frac{1}{R}\sum\nolimits_{r=1}^{R}{x_{j}^{r}}$代表PET图像在第j个体素点的总平均值，x_j^r代表在指定ROI第j 个体素经过r 次重建，x_j^{tr ue} 代表参考组中第j 个体素点的真实的PET图像值。为了比较不同重建算法的性能，对每一帧动态图像计算其均方误差（MSE），如图 3所示，横坐标是帧，纵坐标是每个重建算法对应的帧的MSE。从图中可以明显地看出MLEM方法每一帧图像的MSE值都明显大于其它3种算法。采用低秩惩罚（L）重建的图像的MSE 要小于采用稀疏惩罚（S）重建的图像的MSE。我们提出的L & S方法重建的图像的MSE是所有方法中最小的。

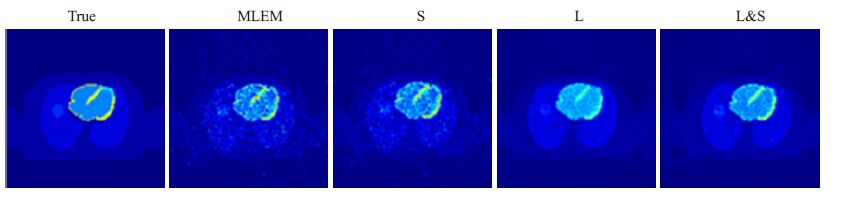

为了提供直接视觉比较，图 4是给出了上述4种算法重建的图像。这些图像是4D动态PET心肌图像第26 层断层图像的第10 帧。从图中可以清楚地看到MLEM算法与稀疏惩罚（S）大幅增加了噪声水平，低秩惩罚（L）和L & S方法明显降低了噪声水平。与低秩惩罚（L）重建相比，L & S重建保留了更多图像特征。

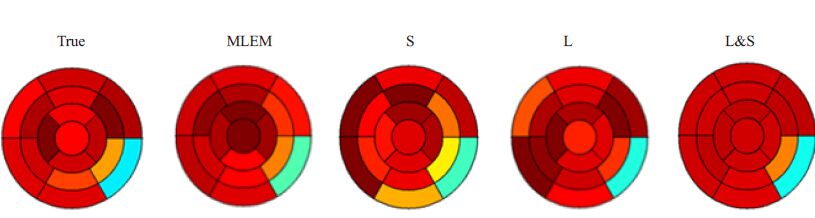

此外，为了评价心肌缺损，我们还生成了左心室靶心图^[22]。我们采用美国心脏协会的17段模型，它更适合评价室壁运动和心肌灌注^[23]。图 5显示了不同重建算法得到的第10帧图像的17段靶心图。通过比较，我们可以发现L & S方法生成的靶心图的和参考组的真实靶心图最相近。我们可以清楚地看到与其它重建方法相比，L & S重建图像的靶心图无论是在正常心肌区域的还是缺损部分，与参考靶心图的偏差都最小。

3 讨论

本文提出了一种结合低秩与稀疏惩罚的（L & S）动态PET心肌灌注图像的重建方法。该方法可以表述为一个凸最优化问题。我们采用split Bregman 算法求解这个问题。我们用单房室模型仿真了一套动态PET心肌灌注图像，利用真实的动态PET心肌灌注成像来最优化正则化参数。本文提出的L & S重建算法得到的每帧动态图像的MSE是前面提到的算法中最小的。L & S重建不仅降低了图像噪声，而且保留了更多图像特征。此外比较不同算法重建的图像的靶心图，可以发现L & S方法生成的靶心图的灰度值和参考组的真实靶心图最相近，无论是在正常心肌区域的还是缺损部分，与参考靶心图的偏差都最小。

总之，我们提出的L & S重建算法得到的图像，无论是在直观视觉上，还是定量分析上都优于另外3种方法。
