口腔引导骨再生术中屏障膜材料起着关键作用^[1]。目前，国内外关于膜材料的开发研制、应用等方面仍处于探索中。聚乳酸（Poly-L-Lactic Acid, PLLA）具有良好的生物相容性、无毒、可生物降解等优点，其降解产物偏酸性，易在体内引起无痛性炎症反应^[2-5]。生物玻璃是一种能实现特定的生物、生理功能的玻璃。将生物玻璃植入人体骨缺损部位，它能与骨组织直接结合，起到修复骨组织、恢复其功能的作用。生物玻璃降解产物和释放的离子可上调在成骨细胞增殖、代谢和细胞连接等方面发挥重要作用的一些蛋白（骨钙蛋白、骨黏连蛋白、骨桥蛋白等）的基因表达，提高碱性磷酸酶（ALP）活性，促进Ⅰ型胶原形成，加速成骨过程，较羟基磷灰石有更高成骨率^[6-8]。本研究采用聚乳酸与生物玻璃复合（PLLA/ BG），利用了二者各自优势，聚乳酸本身良好机械性能及物理性能，相容性与可降解性良好，良好的抗拉强度及延展度弥补生物玻璃的缺陷，聚乳酸材料表面缺少细胞识别位点，生物玻璃可作为细胞识别位点，增强细胞在其表面上的黏附和增殖，同时生物玻璃可缓冲聚乳酸在降解过程中的酸性产物^[9-12]。聚乳酸化学结构缺乏反应官能基因，具有疏水性，对细胞黏附性弱，本实验通过低温等离子技术对聚乳酸表面进行改性，可在不影响聚乳酸自身材料特点的前提下，改善聚乳酸表面的亲水性、黏结性和生物相容性，使细胞更易于黏附与材料表面。

左旋聚乳酸（polylactic acid, PLLA）（医用级，山东岱罡生物工程有限公司）；纳米级生物玻璃（华南理工大学提供）；四氢呋喃（分析纯，广州金华大化学试剂有限公司）；纤维素半透膜透析袋（上海伯奥生物科技有限公司）；无水氯化钙（分析纯，国药集团化学试剂有限公司）；无水乙醇（分析纯，国药集团化学试剂有限公司）；CellTiter 96^® MTS细胞增殖检测试剂盒（Promage公司，美国）；硝基苯磷酸盐片剂（Sigma公司，美国）；低温冰箱（Thermo公司，美国）；冷冻干燥机（Virtis Genesis公司，美国）；JSM-6330F冷场扫描电镜（中山大学测试中心提供）；DG-0Ⅰ低温等离子体处理仪（苏州奥秘格机电科技有限公司）。

取微纳米BG粉末，置于四氢呋喃溶液中，使用超声波震荡对其进行分散，再称取一定量的医用PLLA，使PLLA与BG的质量比为9:1，加入四氢呋喃溶液中，制得含PLLA/BG溶液。将含两者的溶液在60 ℃水浴中加热回流搅拌2 h，待其溶解，转移至模具中，并迅速放入-20 ℃冰箱中，形成凝胶后在凝胶化温度下至少保持2 h。将凝胶转入4 ℃冰箱中进行水置换1 d，在冷冻干燥机中（-55 ℃，气压低于50 Pa）干燥48 h，得到PLLA/BG纳米纤维复合膜。将膜材料放入反应瓶中进行等离子体改性。等离子体放电频率为13 MHz，O₂流速为50 ml/s，保持体系的压强为20 Pa，在100 W放电功率条件下处理，处理时间为2 min，得到表面富含氧极性官能团的PLLA/BG复合膜。

1.3.1复合膜的处理将3组膜（PLLA膜、PLLA/BG复合膜、氧等离子处理PLLA/BG复合膜）制备成边长1 cm、高度1 mm的正方形薄片，以及裁制好的边长为1 cm的正方形载玻片均行Co⁶⁰辐照24 h消毒，使用前用紫外线照射30 mim备用。

将人成骨样细胞MG63转移至培养瓶，于37 ℃、含5% CO₂的恒温孵育箱内培养于含10%胚牛血清、100 U/ml青霉素和100 μg/ml链霉素的DMEM低糖培养基中，待细胞融合至80%后，去除培养基，加入含0.02% EDTA的0.25%胰蛋白酶消化细胞，细胞计数板计数后调整细胞密度，按1:3比例传代培养。

接种100 μl密度为1×10⁶的细胞悬浮液于24孔板内已预湿的3组膜。接种后1、3、6 h分别测定实验组和对照组的细胞黏附率，每组每次取出3孔，吸出培养基，计算培养液中的细胞数目（A1），取出材料后，对该孔贴孔壁细胞消化，计数为A2。按以下公式：

细胞黏附率=[（A0-A1-A2）/A0]×100%，其中A0为接种细胞数。

接种100 μl密度为5×10⁵的MG63细胞悬液于24孔板内已预湿的3组膜，分别培养1、3、6 h后取出，PBS漂洗，加入4%多聚甲醛固定10 min，反复PBS漂洗，滴加10 μg/ml的Hoechst液体300 μl，于室温孵育30 min，PBS冲洗，滤纸吸去表面残留PBS液体，立即入荧光显微镜下观察。

接种100 μl密度为5×10⁵细胞悬浮液，于24孔板内已预湿的3组膜，分别于1、3、5 d取出材料，漂洗，移入新24孔板，加入新鲜培养基300 μl后避光加入MTS 60 μl，置入37 ℃恒温箱孵育3 h后，每孔取2次，每次取100 μl加入96孔板，置于酶标仪内于波长为490 nm处测量各孔吸光度值。

接种100 μl密度为5×10⁵的MG63细胞悬液于24孔板内已预湿的3组膜，置于孵育箱中培养3、7、14 d，用PBS荡洗3次，每孔加入200 μl 1% Triton X-100，静置于4 ℃冰箱裂解10~15 h，每孔取30 μl加入96孔板中，按照ALP检测试剂盒操作说明依次加入各试剂后，使用酶联免疫检测仪在520 nm波长下测定各孔吸光值。

将预湿氧等离子处理PLLA/BG复合膜置于24孔板内，接种100 μl密度为1×10⁴的MG63细胞悬液。分别培养3、7 d后弃培养基，用2.5%戊二醇4 ℃固定过夜；梯度乙醇溶液逐级脱水；喷金；扫描电子显微镜下观察在样本表面的形态及钙结节形成状态。

使用SPSS 19.0软件进行数据分析，所有计量数据均以均数±标准差表示，组间比较采用析因方差分析，单因素方差分析，组内多重比较采用SNK方法，P < 0.05为差异有统计学意义。

随细胞接种时间的延长，3组膜的细胞粘附率均有增高，其中PLLA与未处理PLLA/BG两组膜在3个时间点的细胞粘附率差异无统计学意义（P > 0.05），经氧等离子处理的复合膜粘附率高于其他两组，差异均有统计学意义（P < 0.001，表 1）。

表 1(Table 1)

表 1 3组复合膜上MG63细胞细胞黏附率比较 Table 1 Comparison of adhesion rates of MG 63 cells on the 3 membranes (%) Group Time F P 1 h 3 h 6 h PLLA 10.35±0.77 11.32±0.92 21.71±0.70 310.864 0.000 PLLA/BG 11.39±0.55 11.93±0.74 21.28±0.90 279.963 0.000 PLLA/BG treated by oxygen plasma 30.57±0.96* 47.27±0.78* 66.78±0.69* 2448.336 0.000 F 1074.571 3184.149 5763.382 P 0.000 0.000 0.000 *P < 0.05 vs PLLA group and PLLA/BG group.

表 1 3组复合膜上MG63细胞细胞黏附率比较 Table 1 Comparison of adhesion rates of MG 63 cells on the 3 membranes (%)

在放大倍数为100倍的低倍显微镜下可以看到1 h时细胞核开始呈现弥散相对较均匀的蓝色荧光，3 h时荧光量增加，而6 h时MG63细胞在各组膜的黏附率均增高，经氧等离子处理的复合膜上荧光量显著增加（图 1）。

图 1(Figure 1)

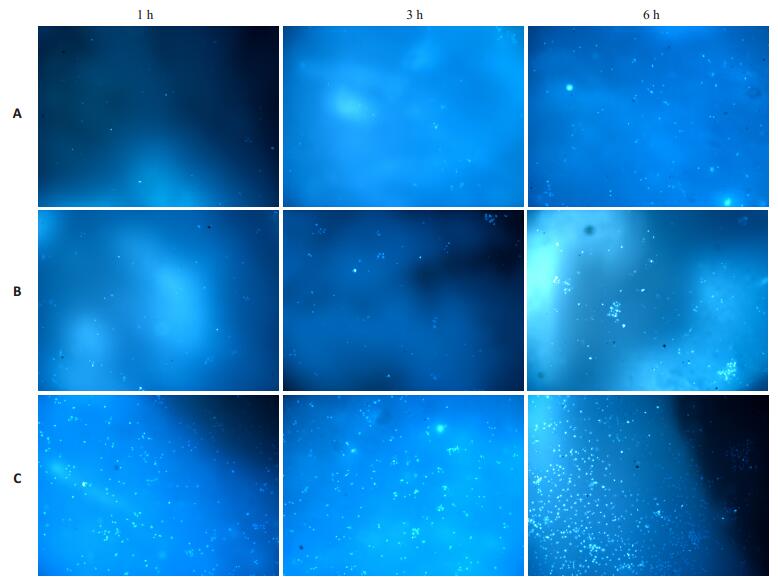

图 1 MG63细胞在3组膜上生长荧光图 Figure 1 Fluorescence images of MG 63 cells on the 3 membranes (Original magnification: ×100). A: MG 63 cells on PLLA membrane; B: MG 63 cells on PLLA/BG membrane; C: MG 63 cells on PLLA/BG membrane treated by oxygen plasma.

随细胞接种时间的延长，3组膜的细胞增殖率均有提高，其中经过氧等离子处理PLLA/BG膜细胞增殖率在3个时间点均高于PLLA膜或未处理PLLA/BG膜，差异有统计学意义（P < 0.01，表 2），未处理PLLA/BG膜与PLLA膜细胞增殖率差异不存在统计学意义（P > 0.05，表 2）。

表 2(Table 2)

表 2 3组膜MG63细胞增殖率比较 Table 2 Comparison of proliferation rates of MG 63 cells on the 3 membranes Group Time F P 1 d 3 d 5 d PLLA 0.207±0.008 0.270±0.007 0.340±0.004 4492.037 0.000 PLLA/BG 0.208±0.007 0.275±0.012 0.343±0.006 295.490 0.000 PLLA/BG treated by oxygen plasma 0.423±0.007* 0.518±0.006* 0.589±0.006* 812.086 0.000 F 1380.615 3194.814 4386.647 P 0.000 0.000 0.000 *P < 0.05 vs PLLA group and PLLA/BG group.

表 2 3组膜MG63细胞增殖率比较 Table 2 Comparison of proliferation rates of MG 63 cells on the 3 membranes

MG63细胞在3组膜上的ALP活性总体趋势呈随时间推移先增高后降低，在第7天达峰值。在第1天加入BG的两组膜OD值高于PLLA膜（P < 0.01，表 3），在另外两个时间点，3组膜OD值差异无统计学意义（P > 0.05，表 3）。

表 3(Table 3)

表 3 3组膜MG63细胞ALP活性比较 Table 3 Comparison of alkaline phosphatase activity of MG 63 cells on the 3 membranes Group Time F P 3 d 7 d 14 d PLLA 0.620±0.019 0.681±0.012 0.598±0.012 11.433 0.002 PLLA/BG 0.678±0.022* 0.696±0.020 0.599±0.011 10.894 0.002 PLLA/BG treated by oxygen plasma 0.678±0.013* 0.697±0.012 0.609±0.020 6.042 0.015 F 13.407 1.469 0.680 P 0.001 0.269 0.525 *P < 0.05 vs PLLA group.

表 3 3组膜MG63细胞ALP活性比较 Table 3 Comparison of alkaline phosphatase activity of MG 63 cells on the 3 membranes

扫描电镜下可见在氧等离子处理PLLA/BG复合膜上培养3 d后，MG63细胞呈梭形，黏附于膜表面，开始向各方向伸出伪足，与复合膜相互交联（图 2）。经7 d培养后，细胞增殖数量增多，呈片状生长趋势，同时钙化结节数量逐渐增多。当细胞生长逐渐汇合为单层后，其增殖速度将减慢，胞体增大，继之会分泌骨细胞外基质。可观察到成骨细胞分泌球形基质，这些球形基质相互融合聚成团状。当成骨细胞在复层生长上有聚集成团的现象，呈集落样生长，集落的中心因细胞相互重叠而使细胞的分界变得很模糊，而外周的细胞可见突起相互交织，并且这些集落在支架材料中是一种立体团块的存在，与此同时，成骨细胞所分泌的基质发生矿化，形成钙化结节（图 3）。

图 2(Figure 2)

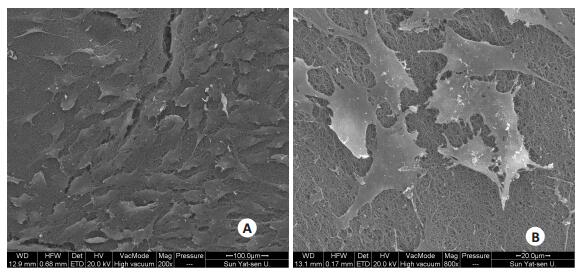

图 2 第3天MG63细胞在氧等离子处理PLLA/BG复合膜上的生长状况 Figure 2 Scanning electron microscopy of MG 63 cells on PLLA/BG membrane treated by oxygen plasma on the third day. A: ×750; B: ×1500.

图 3(Figure 3)

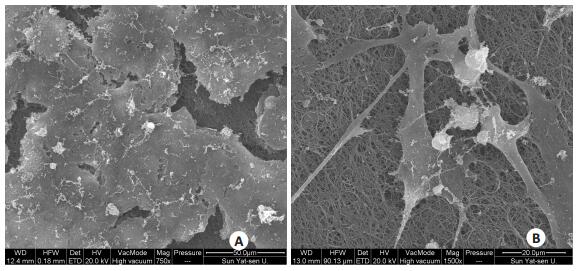

图 3 Figure 3 Scanning electron microscopy of MG 63 cells on PLLA/BG membranes treated by oxygen plasma on day 7. A: ×750; B: ×1500.

屏障膜材料是引导骨再生技术的核心，理想的屏障材料在具有屏障作用的基础上，应当具备骨引导及骨诱导作用。生物膜本身就是一种载体支架材料，它能促进骨前体细胞的黏附、定植和增殖，从而促进它们分化为具有成骨效能的成骨细胞^[13-14]。低温等离子技术可在不影响聚乳酸自身材料特点的前提下，有效改善聚乳酸的亲水性能。因此本研究试图将生物玻璃与聚乳酸复合，利用低温等离子技术，制备一种新型亲水性引导骨再生膜。

在本实验中MG63细胞的黏附率和增殖率结果均表明经氧等离子处理的复合膜具有良好的生物相容性。细胞的黏附是成骨细胞与支架材料相接触的第一步。细胞粘附包括早期细胞外基质蛋白的附着以及晚期的细胞粘附，早期的附着仅仅是物理性吸附，后期才是信号传导通路介导的粘附^[15]。在1、3、6 h三个时间点的3组膜细胞粘附率比较结果表明，经氧等子处理的PLLA/BG膜表面亲水性改善，在早期促进细胞黏附于复合膜表面，另外两组材料由于聚乳酸本身其疏水性，阻碍细胞与材料表面黏附，导致膜的细胞粘附率低。细胞的另一个生物相容性检测指标是增殖率。MTS法是用比色法在细胞增殖、细胞毒性或化学灵敏性检测中确定活性细胞数目的一种新型甲臜化合物，其优点如下：易于使用，配好MTS液后直接加入到细胞中孵育，然后读取吸光度值，不需洗涤或收获细胞，不需要挥发性有机溶剂来溶解甲臜化合物^[16-17]。实验结果表明各组材料上的D值逐渐增加，保持了正常的分裂增殖速度。经过氧等离子处理PLLA/BG膜的细胞增殖率在3个时间点均优于另外两组材料，这表明经表面改性后的复合膜更适合MG-63细胞的生长。

由Hoechst染色染色结果可分析细胞在3组膜上的黏附情况。由于PLLA疏水性，细胞与复合膜间黏附性弱，经过PBS反复漂洗，导致1 h和3 h时仅有极少量的细胞黏附在PLLA膜或未处理PLLA/BG膜表面，经过氧等离子处理后复合膜在早期明显促进细胞黏附，从不同时间段Hoechst染色观察结果证明经氧等子处理的PLLA/BG膜表面亲水性改善，利于细胞与材料表面接触，在早期促进更多细胞黏附、定植于材料表面。

ALP的表达被认为是细胞外基质成熟期的早期标志，是反映成骨细胞在体外分化为成熟骨细胞和基质矿化的重要指标^[18]。在体外实验中，ALP常在成骨细胞分化及成熟的早期标志，其分泌水平高低与体外矿化能力成正相关。本实验中，在第1天加入BG的两组复合膜表面MG63细胞的ALP活性优于PLLA膜，于第7、14天与PLLA膜无显著差异，提示加入的BG可在早期提高细胞ALP活性，促进成骨细胞分泌基质及矿化，在晚期无明显促进作用，这亦可能与本次实验BG含量较少有关。

扫描电镜下观察MG63培养3 d后，MG63细胞扁平黏附于膜表面，呈梭形，伪足伸出，穿过孔隙，与复合膜紧密缠绕，经7 d培养后，细胞明显数量增多，呈片状生长。并观察到成骨细胞分泌球形基质，且发生矿化，形成钙化结节。Bellow等^[19]研究表明，每一个钙化结节都是有一个能形成结节的成骨细胞经过长达2~3周的增殖分化而形成的。钙结节是成骨细胞成熟的主要标志，钙化结节的形成是因为成骨细胞的复层生长，必须经过3个时期：成骨细胞快速增殖期、细胞外基质成熟期、基质矿化期，只有进入成熟期后，才有矿化的可能^[20]。体外培养成骨细胞连续培养的情况下可形成钙化结节，钙化结节是成骨细胞经过一定时期增殖而形成代表成骨细胞增殖分化成熟鉴定成骨细胞形成的重要标志，直接反应成骨细胞诱导基质矿化的能力^[21]。

综上所述，本研究所制备的PLLA/BG引导骨再生膜具有良好的生物相容性以及较佳的细胞亲和力，并且可以促进成骨细胞的生物学功能，使成骨细胞较旺盛地分泌细胞基质，可作为引导骨再生屏障膜的备选材料。
